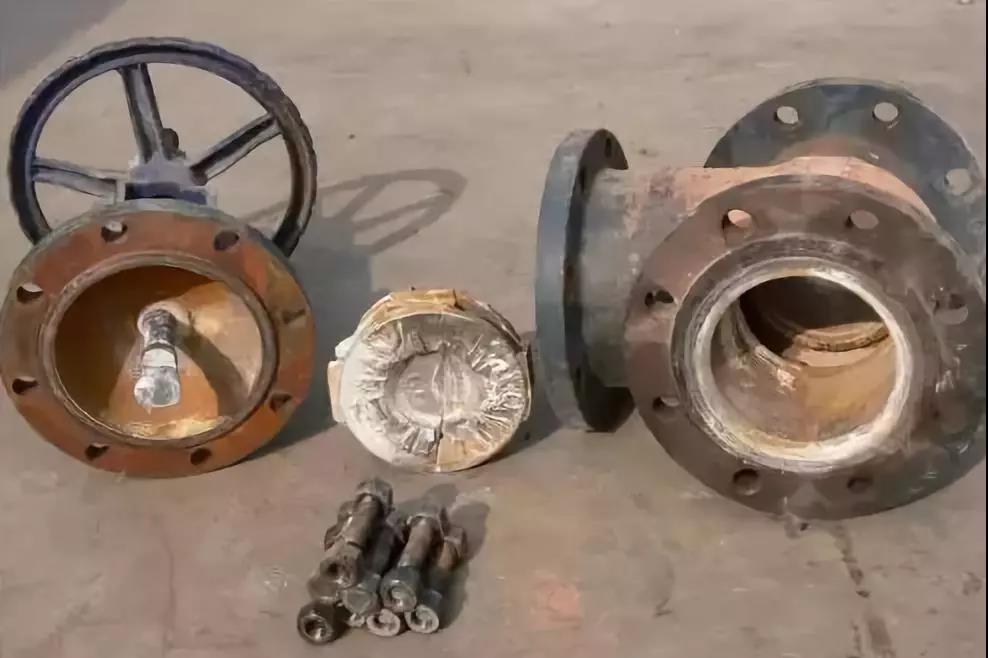

1.根據(jù)腐蝕介質(zhì)選用耐蝕材料

?

在生產(chǎn)實(shí)際中，介質(zhì)的腐蝕是非常的復(fù)雜的，即使在用一介質(zhì)中使用的閥門材料一樣，介質(zhì)的濃度、溫度、壓力不同，介質(zhì)對(duì)材料腐蝕也不一樣。介質(zhì)溫度每升高10℃，腐蝕速度約增加1~3倍。

?

介質(zhì)濃度對(duì)閥門材料腐蝕影響很大，如鉛處在濃度小的硫酸中，腐蝕很小，當(dāng)濃度超過96%時(shí)，腐蝕急劇上升。而碳鋼相反，在硫酸濃度為50%左右時(shí)腐蝕最嚴(yán)重，當(dāng)濃度增加到6%以上時(shí)，腐蝕反而急劇下降。

?

有如鋁在濃度80%以上的濃硝酸中腐蝕性很強(qiáng)，但在中、低濃度的硝酸中腐蝕反而嚴(yán)重。不銹鋼雖說對(duì)稀硝酸耐蝕性很強(qiáng)，但在95%以上的濃硝酸中腐蝕反而加重。

?

從以上幾例可以看出，正確選用閥門材料應(yīng)根據(jù)具體情況，分析各種影響腐蝕因素，按有關(guān)防腐手冊(cè)選用材料。

?

2.采用非金屬材料

?

非金屬耐腐蝕性優(yōu)良，只要閥門使用溫度和壓力符合非金屬材料的要求，不但能解決腐蝕問題，而且可節(jié)省貴重金屬。

?

閥門的閥體、閥蓋、襯里、密封面等常用非金屬材料制作，至于墊片，填料主要死非金屬材料制作的。

?

用聚四氟乙稀、氯化聚醚等塑料、以及用天然橡膠、氯丁橡膠、丁晴橡膠等橡膠做閥門襯里，而閥體、閥蓋主體是一般鑄鐵、碳鋼制成。即保證了閥門強(qiáng)度，又保證了閥門不受腐蝕。

?

夾管閥也是根據(jù)橡膠的優(yōu)良耐腐蝕性能和優(yōu)異變性能而設(shè)計(jì)出來的。現(xiàn)在越來越對(duì)的用尼龍、聚四氟乙稀等塑料，用天然橡膠和合成橡膠做各種各樣的密封面，密封圈，用于各類閥門上。

?

這些用作密封面的非金屬材料，不但耐腐蝕性好，而且密封性能好，特別適于帶顆粒介質(zhì)中使用。當(dāng)然，它們的強(qiáng)度和耐熱性都較低，應(yīng)用的范圍受到限制。

?

柔性石墨的出現(xiàn)，使非金屬進(jìn)入了高溫領(lǐng)域，解決了長(zhǎng)期難以解決的填料和墊片泄露問題，而且是很好的高溫潤(rùn)滑劑。
常用非金屬材料適用工況：

? ? ? ? ? ? ?

?

3.金屬表面處理

?

• 閥門連接處

?

閥門連接螺銓常用鍍鋅、鍍鉻、氧化(發(fā)藍(lán))處理提高耐大氣、耐介質(zhì)腐蝕的能力。其他緊固件除采用上述方法處理外，還根據(jù)情況采用磷化等表面處理。

?

• 密封面以及口徑不大的關(guān)閉件

?

常采用滲氮、滲硼等表面工藝，提高它的耐蝕性和耐磨性。38CrMoAlA制作的閥瓣，滲氮層≥0.4mm。

?

• 閥桿防腐

?

廣泛采用滲氮、滲硼、鍍鉻、鍍鎳等表面處理工藝，提高它的耐蝕性，耐蝕性和耐磨擦傷性能。

?

1. 不同表面處理應(yīng)適于不同的閥桿材質(zhì)和工作環(huán)境，在大氣、水蒸氣介質(zhì)與石棉填料接觸的閥桿，可采用鍍硬鉻、氣體氮化工藝(不銹鋼不宜采用離子氮化工藝)；
2. 在硫化氫大氣環(huán)境中的閥采用電鍍高磷鎳鍍層有較好的防護(hù)性能；
3. 38CrMoAlA采用離子和氣體氮化也可耐蝕，但不宜采用硬鉻鍍層；
4. 2Cr13經(jīng)過調(diào)質(zhì)后能耐氨氣腐蝕，采用氣體氮化的碳鋼也能耐氨的腐蝕，而所有磷鎳鍍層不耐氨腐蝕；
5. 經(jīng)過氣體氮化38CrMoAlA材料具有優(yōu)良的耐蝕性能和綜合性能，用它制作閥桿為多。

?

• 小口徑的閥體和手輪

?

也常鍍鉻處理，提高其耐蝕性能，裝飾閥門。

?

4.熱噴涂

?

熱噴涂是制備涂層的一類工藝方塊，已成為材料表面防護(hù)的新技術(shù)之一。

?

它是利用高能源密度熱源(氣體燃燒火焰、電弧、等離子弧、電熱、氣體燃爆等)將金屬或非金屬材料加熱熔融后，以霧化形式噴射到經(jīng)預(yù)處理的基本表面，形成噴涂層，或同時(shí)對(duì)基本表面加熱，使涂層在基體表面再次熔融，形成噴焊層的表面強(qiáng)化工藝方法。

?

大多數(shù)金屬及其合金、金屬氧化物陶瓷、金屬陶瓷復(fù)合物以及硬的金屬化合物都可以用一種或幾種熱噴涂方法，在金屬或非金屬基體上形成涂層。

?

熱噴涂能提高其表面耐腐蝕、耐磨損、耐高溫等性能，延長(zhǎng)使用壽命。熱噴涂特殊功能涂層，具備隔熱、絕緣(或異電)、可磨密封、自潤(rùn)滑、熱輻射、電磁屏蔽等特殊的性能；利用熱噴涂可修復(fù)零部件。
