法蘭渦輪蝶閥

簡短描述:

產品功能及應用

功能：實現管路介質的通斷及介質流量控制。

應用區域：應用于商業樓字、公共建筑及城市管網的水系統或通風系統中?？梢岳维F(xiàn)清節量或開關量控制。

相關行業：水廠及水源工程;環境保護;市改設施;電力及公用事業;建筑行業;鋼鐵、冶金;造紙行業;食品、飲料等。

產品特點

1、結構簡單，操作方便;

2、安裝簡便，密封性能好;

3、使用壽命長、可靠性高;

4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。

5、采用無銷無靠背結構，密封更可靠。

工作原理

通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。

技術參數

標準∶GB12238-89/EN 593

壓力∶PN16/PN25

尺寸∶DN40-DN1200

溫度∶-20℃-100℃

閥體：球磨鑄鐵鋼/合金

閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層

閥桿∶不銹鋼

閥座∶EPDM/NBR/VITON/PTFE等

發送郵件

產品細節

產品標簽

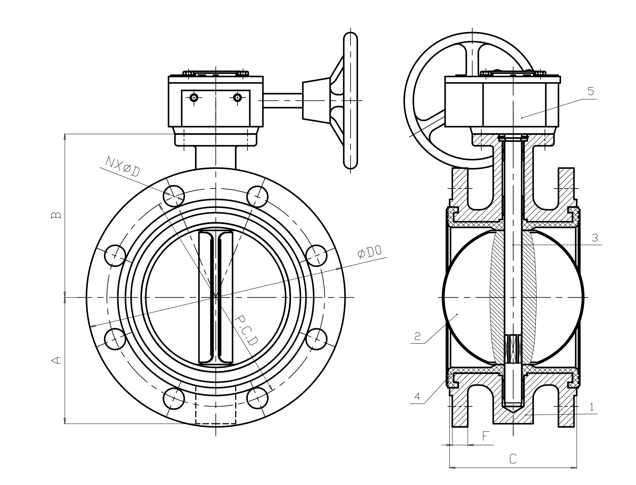

主要零件材料

NO.	名稱	材質
1	閥體	DI/304/316/WCB
2	閥桿	45#/SS410/2CR13
3	閥板	304/316/316L/DI
4	閥座	NR/NBR/EPDM

主要尺寸和重量

DN	50	65	80	100	125	150	200	250	300	350	400	450
C	108	112	114	127	140	140	152	165	178	190	216	222
A	83	93	100	114	125	143	170	200	223	270	300	340
B	120	130	145	155	170	190	205	235	280	310	340	375
P.C.D	?125	?145	?160	?180	?210	?240	?295	?350 ?355	?400 ?410	?460 ?470	?515 ?525	?565 ?585
N×?D	4×?19	4×?19	8×?19	8×?19	8×?19	8×?23	8×?23 12×?23	12×?23 12×?28	12×?23 12×?28	16×?23 16×?28	16×?28 16×?31	20×?28 20×?31
D0	165	185	200	220	250	285	340	395 405	445 460	505 520	565 580	615 640

DN	500	600	700	800	900	1000	1200
C	229	267	292	318	330	410	470
A	355	410	478	529	584	657	799
B	430	500	560	620	665	735	917
P.C.D	?620 ?650	?725 ?770	?840 ?840	?950 ?950	?1050 ?1050	?1160 ?1170	?1380 ?1390
N×?D	20×?28 20×?34	20×?31 20×?37	24×?31 24×?37	24×?34 24×?40	28×?37 28×?40	28×?37 28×?43	32×?40 32×?49
D0	670 715	780 840	895 910	1015 1025	1115 1125	1230 1255	1455 1485

16×?28
