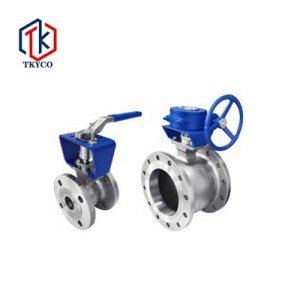

高性能V型球閥

簡短描述:

V型高性能球閥的閥芯具有V形口球體，是一種以改變V形切口面積來調節流體流量的旋轉式調節閥。它特別適用于含有纖維或帶有顆粒狀物的介質。如紙漿生產、污水處理以及油品穩壓輸油管線等場合的控制。該閥芯上下端設有轉動軸，閥座帶有増能環可以調節密封力，閥開閉時V形開口與閥座產生楔形剪切力，使密封性能優越于。形球閥、閘板閥、閘閥等閥門，它主要應用于石化、造紙、電力、輕工、水處理廠等工業部門。

發送郵件

產品細節

產品標簽

概括

V切具有較大的可調比和等百分比流量特性，實現壓力和流量的穩定控制。

結構簡單、體積小、重量輕、流道通暢。

提供wrth大螺母彈性自動補償結構，有效控制閥座和閥塞的密封面，實現良好的密封性能。偏心塞和閥座結構可以減少磨損。

V 形切割在閥座上產生楔形剪切力以切斷含有纖維的介質。特別適用于高粘度介質和含有纖維和顆粒的介質的開松和控制。

閥體

? 類型：偏心角行程整體球、夾套球
? 公稱直徑 (DN)：1″~20″
? 公稱壓力 (PN)：ANSI 150LB-900LB
? 連接類型：法蘭連接或對夾式
? 材料：A216-WCB 、A351-CF8、A351-CF8M（或鍛件）
? 填料：聚四氟乙烯浸漬石棉、聚四氟乙烯、柔性石墨也可根據用戶要求提供保溫夾套蝶閥。

閥內組件

?閥塞類型：V 形切割球? 閥塞材料：A351-CF8、CF8M 碳化或表面噴塑硬質噴孔
? 閥座材料和工作溫度：
軟密封：
PTFE -20-+180℃填充
PTFE -20-+180℃
PPL -40~+350℃

硬密封：A351-CF8、CF8M
碳化或表面硬質合金噴焊-40+450℃
閥軸材料：A276-420、A564-630
軸套材料：A182-F304、A182-F316（氮化）或
WMS（高溫合金）

? 圖1 軟密封型
堵頭：A351-CF8、A351-CF8M
閥座材料：PTFE、填充PTFE、PPL
閥座泄漏：零泄漏

? 圖2 鋼板型金屬密封
堵頭材料：A351-CF8、CF8M 滲氮或表面噴焊
閥座材料：3J1、Inconel 不銹鋼板
閥座泄漏：按 ANSI B16.104 IV-VI 級密封
額定在 KVx0.00l% 以內(250°C)
額定在 KVx0.005% (400°C) 以內

產品結構

圖1 軟密封結構圖????????????????????????????????????????? 圖2 鋼板式金屬硬密封結構圖

外形與連接尺寸

DN	L	PN16				L	150LB				10K
DN	L	D	D1	d	n-Φ	L	D	D1	d	n-Φ	D	D1	d	n-Φ
25	450	115	85	65	4-Φ14	102	110	79.4	50.8	4-16	125	90	67	4-19
32	470	140	100	76	4-Φ18	102	115	88.9	63	4-16	135	100	76	4-19
40	473	150	110	84	4-Φ18	114	125	98.4	73	4-16	140	105	81	4-19
50	488	165	125	99	4-Φ18	124	150	1207	92.1	4-18	155	120	96	4-19
65	561	185	145	118	8-Φ18	145	180	139.7	104.8	4-18	175	140	116	4-19
80	586	200	160	132	8-Φ18	165	190	152.4	127	4-18	185	150	126	8-19
100	607	220	180	156	8-Φ18	194	230	190.5	157.2	8-18	210	175	151	8-19
125	668	250	210	184	8-Φ18	194	255	215.9	185.7	8-22	250	210	182	8-23
150	693	285	240	211	8-Φ22	229	280	241.3	215.9	8-22	280	240	212	8-23
200	768	340	295	266	12-Φ22	243	345	298.5	269.9	8-22	330	290	262	12-23
250	901	405	355	319	12-Φ26	297	405	362	323.8	12-26	400	355	324	12-25
300	921	460	410	370	12-Φ26	338	485	431.8	381	12-26	445	400	368	16-25
350	1062	520	470	429	16-Φ29	400	535	476.3	412.8	12-30	490	445	413	16-25
400	1117	580	525	480	16-Φ30	400	595	539.8	469.9	16-30	560	510	475	16-27
450	1255	640	585	548	20-Φ30	520	635	577.9	533.4	16-33	620	565	530	20-27
500	1282	715	650	609	20-Φ33	600	700	635	584.2	20-33	675	620	585	20-27
