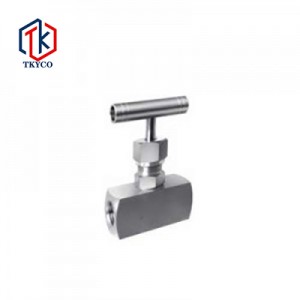

鍛鋼球閥/針型閥
產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
A105 |
A182 F304 |
A182 F316 |
|
閥蓋 |
A105 |
A182 F304 |
A182 F316 |
|
球體 |
A182 F304/A182 F316 |
||
|
閥桿 |
2Cr13 / A276 304 / A276 316 |
||
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
TP304 |
||
|
螺柱 |
A193-B7 |
A193-B8 |
|
|
螺母 |
A194-2H |
A194-8 |
|
?主要外形尺寸
|
DN |
L |
D |
W |
H |
|
3 |
60 |
Φ6 |
38 |
32 |
|
6 |
65 |
Φ8 |
38 |
42 |
|
10 |
75 |
Φ10 |
38 |
50 |
相關產品
-
手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 閥座 球墨鑄鐵 球墨鑄...
-
Q810遙控浮球閥
產品概述 Q810隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；Q810 隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作靈活，適用于DN450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。
-

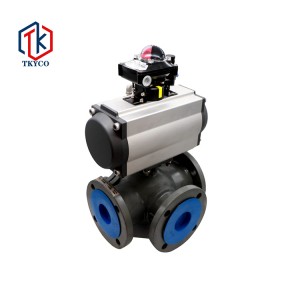

三通法蘭球閥
產品概覽 1、氣動三通球閥，三通球閥在結構上采用一體式結構，4側閥座密封式，法蘭連接少，可靠性高，設計實現輕量化 2、三通球閥門使用壽命長、流量大、阻力小 3、三通球閥按作用分單作用和雙作用兩種，單作用型的特點是一旦電源故障，球閥就會在控制系統中國家要求 球閥和閘閥是同一種閥門，不同之處在于它的關閉部分是一個球體，球體圍繞閥體中心線旋轉以開啟和關閉閥門。球閥主要用于管道中用于切斷、分配和改變介質的流動方向。球閥是一種應用廣泛的新型閥門。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WC...
-
壓差動態平衡閥
產品特點 1、能使系統流量自動平衡在要求等設定值。 2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服”冷熱不均”。 3、能有效地克服”大流量，小溫差”的不良運行方式，提高系統能效，實現經濟運行。 產品設計選型 1、一般在管網大大分支點，熱入口，室內立管皆應設計、安裝動態平衡閥，以提高系統調節性能。 2、選用時可參考（主要外型尺寸及性能參數表）和（自力式平衡閥選型圖），設計流量應選在圖中大涂黑部分。 3、壓差流量平衡閥可安裝在供水管上，也可安裝在回水管上。當系統...
-

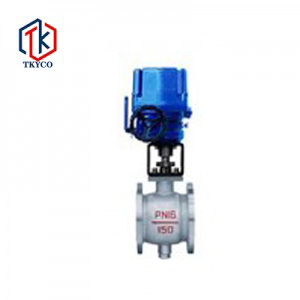

偏心半球閥
概括 偏心球閥采用由板簧加載的活動閥座結構，閥座與球體不會出現卡死或分離等問題，密封可靠，使用壽命長，球芯帶V型缺口金屬閥座具有剪切作用，特別適用于含纖維、細小固體顆粒和漿液的介質。在造紙工業中控制紙漿特別有利。啟閉件采用V型槽口結構，徹底解決了介質易沉積在閥腔內的問題。全開時，閥門流量大，壓力損失小。結構緊湊，通用性強，流量特性近似等百分比，可調范圍大，最大可調比100:1， 產品結構 外形與連接尺寸 PN16 150磅 10K IS05211 DN 升 D D1 D2 C F n-Φb D D1 D2 C F ...
-

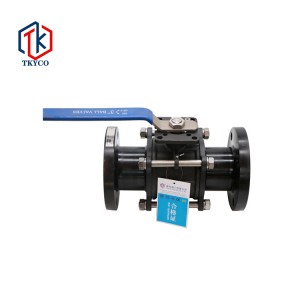

三片式法蘭球閥
