鍛鋼截止閥
產品概述
鍛鋼截止閥是一種常用的截止閥，主要用于連接或截?cái)喙艿乐械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。

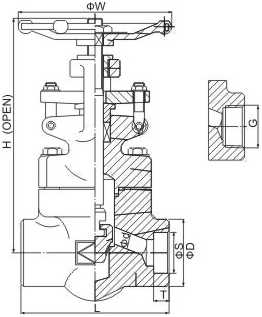

產品結構
主要零件材料
|
零件名稱 |
材料 |
|||
|
閥體 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
|
閥瓣 |
A276 420 |
A276 304 |
A276 304 |
A182 316 |
|
閥桿 |
A182 F6A |
A182 F304 |
A182 F304 |
A182 F316 |
|
閥蓋 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
主要尺寸和重量
|
J6/1 1H/Y |
CLASS150-800 |
||||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
W |
|
|
DN |
Inch |
||||||||
|
1/2 |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
172 |
100 |
|
3/4 |
20 |
13 |
28.5 |
41 |
3/4″ |
11 |
92 |
174 |
100 |
|
1 |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
206 |
125 |
|
1 1/4 |
32 |
23 |
43 |
58 |
1-1/4″ |
14 |
120 |
232 |
160 |
|
1 1/2 |
40 |
28 |
49 |
66 |
1-1/2″ |
15 |
152 |
264 |
160 |
|
2 |
50 |
35 |
61.1 |
78 |
2″ |
16 |
172 |
296 |
180 |
