電動對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
?
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |
產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA(chǔ) |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
?
相關產品
-
電動二通閥
產品特點 1.執行器選用鑄鋁支架及塑料外殼，體積小、重量輕 2.選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能 3.適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA） 4.具有0～10V或4～20mA反饋信號（選配） 5.傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命 6.功耗低、輸出力大、噪音小 7.閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選 產品功能 1.本系統適用于空調系統的新風機組冬/夏季溫度控制。 2.由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝...
-
Q880壓差平衡閥
-
Q840流量控制閥
-
電動二通閥（風機盤管）
驅動器主要技術參數 型號 額定電壓 功率 驅動方式 與SRV2000閥配合動作時間 凈重 VA7010-220 VA7010-110 AC220V±10% 7W 單向電機驅動 閥門彈簧復位 全開時間：通電后約10秒 關閉時間：斷電后約5秒 0.3 AC110V±10% VA7010-24 AC24V±10% 銅閥主要技術參數 產品型號 閥門形式 聯接螺紋 流量系數 Kv 關閉壓差 (MPa) 工作 介質 流體 溫度 環境 溫度 儲存 溫度 承壓 (MPa) VA7010-15 常閉二通閥 G1/2 1.5 0.25 冷凍/ 熱水 2-94℃ 0-60℃ 最大相對 濕度為不 凝露 -20-65℃ 最大相對 濕度為不 凝露 1.6 VA7010-15 ...
-
JD745X隔膜式多功能水泵控制閥
-

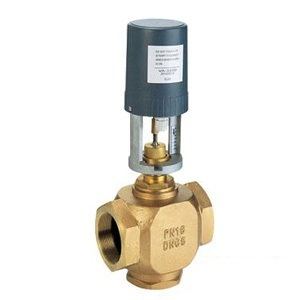

比例積分電動調節閥
