法蘭閘閥(暗桿)

簡短描述:

設計制造標準

? 設計與制造標準：GB/T12234
? 結構長度標準：GB/T 12221
? 連接法蘭標準：JB/T 79
? 檢驗與試驗標準：GB/T 26480

性能規范

? 公稱壓力：1.0Mpa
? 強度試驗：1.5Mpa
? 密封試驗：1.1 Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、 CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

發送郵件

產品細節

產品標簽

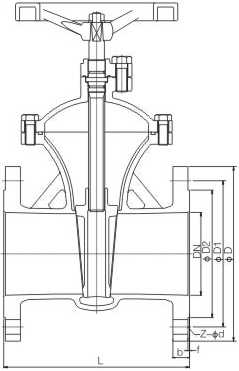

產品結構

主要尺寸及重量

PN10

DN	L	B		D1	D2	F	B		Z-ΦD		DO
DN	L	JB/T 79	HG/T 20592	D1	D2	F	JB/T 79	HG/T 20592	JB/T 79	HG/T 20592	DO
15	130	95	95	65	45	2	14	16	4-Φ14	4-Φ14	120
20	150	105	105	75	55	2	14	18	4-Φ14	4-Φ14	120
25	160	115	115	85	65	2	14	18	4-Φ14	4-Φ14	140
32	180	135	140	100	78	2	16	18	4-Φ18	4-Φ18	160
40	200	145	150	110	85	3	16	18	4-Φ18	4-Φ18	160
50	250	160	165	125	100	3	16	18	4-Φ18	4-Φ18	200
65	270	180	185	145	120	3	18	18	4-Φ18	8-Φ18	220
80	280	195	200	160	135	3	20	20	8-Φ18	8-Φ18	240
100	300	215	220	180	155	3	20	20	8-Φ18	8-Φ18	280
125	325	245	250	210	185	3	22	22	8-Φ18	8-Φ18	300
150	350	280	285	240	210	3	24	22	8-Φ23	8-Φ22	320
200	400	335	340	295	265	3	26	24	12-Φ23	12-Φ22	400
250	450	405	405	355	320	3	30	26	12-Φ25	12-Φ26	450
300	500	460	460	410	375	4	30	28	12-Φ25	12-Φ26	500
