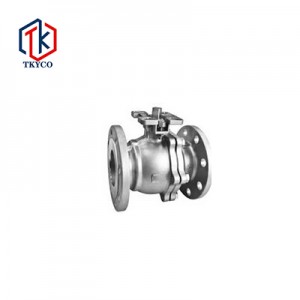

德標浮動式法蘭球閥

簡短描述:

設計標準

? 技術規范：德標
? 設計標準：DIN3357
? 結構長度：DIN3202
? 連接法蘭：DIN2542-2546
? 試驗與檢驗：DIN3230

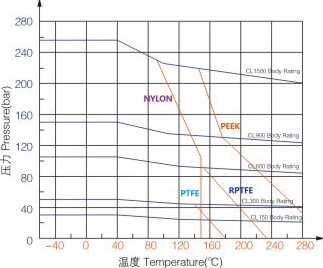

性能規格

? 公稱壓力：1.6、2.5、4.0、6.3 Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
? 密封試驗：1.8、2.8、4.4、7.0Mpa
?? 氣密封試驗：0.6Mpa
?? 閥門主體材料：WCB (C), CF8 (P), CF3 (PL), CF8M (R), CF3M (RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C-150° C

發送郵件

產品細節

產品標簽

產品概覽

德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。

產品結構

主要零件材料

?材料名稱	碳鋼	?不銹鋼
?????????? 閥體	WCB、A105	CF8、CF3	CF8M、CF3M
????? ? ?? 閥蓋	WCB、A105	CF8、CF3	CF8M、CF3M
?????????? 球體	304	304	316
?????????? 閥桿	304	304	316
?????????? 閥座	聚四氟乙烯。聚四氟乙烯
?????????? 填料	聚四氟乙烯/柔性石墨
壓蓋	WCB、A105	CF8

主要外形尺寸和連接尺寸

(DIN): PN1.6Mpa

DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
15	115	95	65	45	16	2	4-Φ14	F03/F04	9X9
20	120	105	75	58	18	2	4-Φ14	F03/F04	9X9
25	125	115	85	68	18	2	4-Φ14	F04/F05	11X11
32	130	140	100	78	18	2	4-Φ18	F04/F05	11X11
40	140	150	110	88	18	3	4-Φ18	F05/F07	14X14
50	150	165	125	102	18	3	4-Φ18	F05/F07	14X14
65	170	185	145	122	18	3	8-Φ18	F07	14X14
80	180	200	160	138	20	3	8-Φ18	F07/F10	17X17
100	190	220	180	158	20	3	8-Φ18	F07/F10	22X22
125	325	250	210	188	22	3	8-Φ18
150	350	285	240	212	22	3	8-Φ22
200	400	340	295	268	24	3	12-Φ22
250	450	405	355	320	26	3	12-Φ26
300	500	460	410	378	28	4	12-Φ26

(DIN): PN2.5Mpa

DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
15	115	95	65	45	16	2	4-Φ14	F03/F04	9X9
20	120	105	75	58	18	2	4-Φ14	F03/F04	9X9
25	125	115	85	68	18	2	4-Φ14	F04/F05	11X11
32	130	140	100	78	18	2	4-Φ18	F04/F05	11X11
40	140	150	110	88	18	3	4-Φ18	F05/F07	14X14
50	150	165	125	102	20	3	4-Φ18	F05/F07	14X14
65	170	185	145	122	22	3	8-Φ18	F07	14X14
80	180	200	160	138	24	3	8-Φ18	F07/F10	17X17
100	190	235	190	162	24	3	8-Φ22	F07/F10	22X22
125	325	270	220	188	26	3	8-Φ26
150	350	300	250	218	28	3	8-Φ26
200	400	360	310	278	30	3	12-Φ26
250	450	425	370	335	32	3	12-Φ30
300	500	485	430	395	34	4	16-Φ30

(DIN): PN4.0Mpa

DN	L	D	D1	D2	B	T	Z-ΦD
15	115	95	65	45	16	2	4-Φ14
20	120	105	75	58	18	2	4-Φ14
25	125	115	85	68	18	2	4-Φ14
32	130	140	100	78	18	2	4-Φ18
40	140	150	110	88	18	3	4-Φ18
50	150	165	125	102	20	3	4-Φ18
65	170	185	145	122	22	3	8-Φ18
80	180	200	160	138	24	3	8-Φ18
100	190	235	190	162	24	3	8-Φ22
125	325	270	220	188	26	3	8-Φ26
150	350	300	250	218	28	3	8-Φ26
200	400	375	320	285	34	3	12-Φ30
250	450	450	385	345	38	3	12-Φ33
300	500	515	450	410	42	4	16-Φ33

(DIN): PN6.3Mpa

DN	L	D	D1	D2	B	T	Z-ΦD
15	140	105	75	45	20	2	4-Φ14
20	152	130	90	58	22	2	4-Φ18
25	165	140	100	68	24	2	4-Φ18
32	178	155	110	75	26	2	4-Φ22
40	190	170	125	88	28	3	4-Φ22
50	216	180	135	102	26	3	4-Φ22
65	241	205	160	122	26	3	8-Φ22
80	283	215	170	138	28	3	8-Φ22
100	305	250	200	162	30	3	8-Φ26
125	381	295	240	188	34	3	8-Φ30
150	403	345	280	218	36	3	8-Φ33
200	419	415	345	285	42	3	12-Φ36
250	457	470	400	345	46	3	12-Φ36
300	502	530	460	410	52	3	16-Φ36
