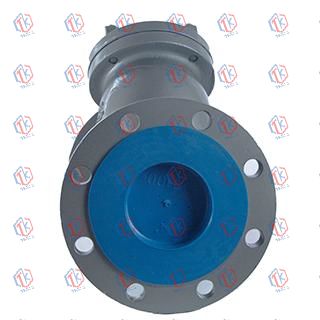

國標、德標法蘭過濾器
產品標準
? 連接法蘭：GB/T 9113、JB/T 79、HG/T 20529、EN 1092
? 檢驗標準：GB/T 13927、API 598
性能規范
- 公稱壓力：PN1.6,2.5MPa
? 殼體實驗：PT2.4, 3.8MPa
? 適用介質：
SY41-(16-25)C?水、油品、氣體
SY41-(16-25)P硝酸類
SY41-(16-25)R 醋酸類
? 適用溫度：-29°C-425°C
產品結構
主要零件材料
|
材料名稱 |
SY41-(16-25)C |
SY41-(16-25)P |
SY41-(16-25)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti, CF8 |
ZG1CH8Ni12Mo2Ti, CF8M |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti, CF8 |
ZG1Cr18Ni12Mo2Ti, CF8M |
|
過濾網 |
ICrISNiQTi, 304 |
ICr18Ni9Ti, 304 |
1Cr18Ni12Mo2Ti, 316 |
|
墊片 |
聚四氟乙烯/鋼帶石墨纏繞 |
||
主要尺寸和重量
PN16
sssss
|
DN |
D |
L |
D |
D1 |
D2 |
C |
T |
N-ΦB |
|||
|
JB/T 79 |
HG/T 20592 |
JB/T 79 |
HG/T 20592 |
JB/T 79 |
HG/T 20592 |
||||||
|
15 |
15 |
130 |
95 |
95 |
65 |
45 |
14 |
16 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
20 |
140 |
105 |
105 |
75 |
55 |
14 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
25 |
25 |
150 |
115 |
115 |
85 |
65 |
14 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
32 |
32 |
170 |
135 |
140 |
100 |
78 |
16 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
40 |
38 |
200 |
145 |
150 |
110 |
85 |
16 |
18 |
3 |
4-Φ18 |
4-Φ18 |
|
50 |
50 |
220 |
160 |
165 |
125 |
100 |
16 |
18 |
3 |
4-Φ18 |
4-Φ18 |
|
65 |
64 |
252 |
180 |
185 |
145 |
120 |
18 |
18 |
3 |
4-Φ18 |
8-Φ18 |
|
80 |
76 |
280 |
195 |
200 |
160 |
135 |
20 |
20 |
3 |
8-Φ18 |
8-Φ18 |
|
100 |
100 |
320 |
215 |
220 |
180 |
155 |
20 |
20 |
3 |
8-Φ18 |
8-Φ18 |
|
125 |
125 |
350 |
245 |
250 |
210 |
185 |
22 |
22 |
3 |
8-Φ18 |
8-Φ18 |
|
150 |
150 |
400 |
280 |
285 |
240 |
212 |
24 |
22 |
2 |
8-Φ23 |
8-Φ22 |
|
200 |
200 |
485 |
335 |
340 |
295 |
268 |
26 |
24 |
2 |
12-Φ23 |
12-Φ22 |
|
250 |
250 |
550 |
405 |
405 |
355 |
320 |
30 |
26 |
2 |
12-Φ25 |
12-Φ26 |
|
300 |
300 |
610 |
460 |
460 |
410 |
378 |
30 |
28 |
2 |
12-Φ25 |
12-Φ26 |
|
350 |
350 |
680 |
520 |
520 |
470 |
428 |
34 |
30 |
2 |
16-Φ25 |
16-Φ26 |
|
400 |
400 |
780 |
580 |
580 |
525 |
490 |
36 |
32 |
2 |
16-Φ30 |
16-Φ30 |
|
450 |
450 |
850 |
640 |
640 |
585 |
550 |
40 |
40 |
2 |
20-Φ30 |
20-Φ30 |
|
500 |
500 |
900 |
705 |
715 |
650 |
610 |
44 |
44 |
2 |
20-Φ34 |
20-Φ33 |
PN25
|
DN |
D |
L |
D |
D1 |
D2 |
C |
T |
N-OB |
|||
|
JB/T 79 |
HG/T 20592 |
JB/T 79 |
HG/T 20592 |
JB/T 79 |
HG/T 20592 |
||||||
|
15 |
15 |
130 |
95 |
95 |
65 |
45 |
16 |
16 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
20 |
140 |
105 |
105 |
75 |
55 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
25 |
25 |
150 |
115 |
115 |
85 |
65 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
32 |
32 |
170 |
135 |
140 |
100 |
78 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
40 |
38 |
200 |
145 |
150 |
110 |
85 |
18 |
18 |
3 |
4-Φ18 |
4-Φ18 |
|
50 |
50 |
220 |
160 |
165 |
125 |
100 |
20 |
20 |
3 |
4-Φ18 |
4-Φ18 |
|
65 |
64 |
252 |
180 |
185 |
145 |
120 |
22 |
22 |
3 |
8-Φ18 |
8-Φ18 |
|
80 |
76 |
280 |
195 |
200 |
160 |
135 |
22 |
24 |
3 |
8-Φ18 |
8-Φ18 |
|
100 |
100 |
320 |
230 |
235 |
190 |
160 |
24 |
24 |
3 |
8-Φ23 |
8-Φ22 |
|
125 |
125 |
350 |
270 |
270 |
220 |
188 |
28 |
26 |
3 |
8-Φ25 |
8-Φ26 |
|
150 |
150 |
400 |
300 |
300 |
250 |
218 |
30 |
28 |
2 |
8-Φ25 |
8-Φ26 |
|
200 |
200 |
485 |
360 |
360 |
310 |
278 |
34 |
30 |
2 |
12-Φ25 |
12-Φ26 |
|
250 |
250 |
550 |
425 |
425 |
370 |
335 |
36 |
32 |
2 |
12-Φ30 |
12-Φ30 |
|
300 |
300 |
610 |
485 |
485 |
430 |
395 |
40 |
34 |
2 |
16-Φ30 |
16-Φ30 |
|
350 |
350 |
680 |
550 |
555 |
490 |
450 |
44 |
38 |
2 |
16-Φ34 |
16-Φ33 |
|
400 |
400 |
780 |
610 |
620 |
550 |
505 |
48 |
40 |
2 |
16-Φ34 |
16-Φ36 |
|
450 |
450 |
850 |
660 |
670 |
600 |
555 |
50 |
46 |
2 |
20-Φ34 |
20-Φ36 |
|
500 |
500 |
900 |
730 |
730 |
660 |
615 |
52 |
48 |
2 |
20-Φ41 |
20-Φ36 |
