不銹鋼角座閥

簡短描述:

設計和制造標準

? 按GB/T12235、ASME B16.34 設計制造
? 端法蘭尺寸按JB/T 79、ASME B16.5、JIS B2220
? 螺紋端符合ISO7-1、ISO 228-1 等
? 對接焊縫端頭符合 GB/T 12224、ASME B16.25
? 卡箍端頭符合 ISO、DIN、IDF
? 壓力測試按 GB/T 13927、API598

?規格

? 公稱壓力：0.6-1.6MPa,150LB,10K
?強度測試：PN x 1.5MPa
??密封測試：PNx 1.1MPa
? 氣密封測試：0.6MPa
? 閥體材料：CF8(P), CF3(PL), CF8M (R), F3M(RL)
? 適用介質：水、蒸汽、油品、硝酸、醋酸
? 適用溫度：-29℃~150℃

發送郵件

產品細節

產品標簽

產品結構

主要尺寸和重量

DN	L	G	A	H	E
10	65	3/8″	165	120	64
15	85	1/2″	172	137	64
20	95	3/4″	178	145	64
25	105	1″	210	165	64
32	120	1?1/4″	220	180	80
40	130	1?1/2″	228	190	80
50	150	2″	268	245	100
65	185	2?1/2″	282	300	100
80	220	3″	368	340	126
100	235	4″	420	395	156

上一個: Y型內螺紋過濾器

下一個: 國標、德標截止閥

相關產品

鍛鋼截止閥

產品概述鍛鋼截止閥是一種常用的截止閥，主要用于連接或截?cái)喙艿乐械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。產品結構 主要零件材料零件名稱材料閥體 A105 A182 F22 A182 F304 A182 F316 閥瓣 A276 420 A276 304 A276 304 A182 316 閥桿 A182 F6A A182 F304 A182 F304 A182 F316 閥蓋 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...

查看更多產品>
平板閘閥

產品描述本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度—29～121℃的油氣管道，作為介質的控制啟閉和調節裝置，產品結構設計，選材合適，檢測嚴格，操作方便，防腐、耐磨、抗沖刷能力強，是石油工業理想的新型設備。 1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。 2、閘板設有導向桿，導向精準，密封面噴涂硬質合金，耐沖刷。 3、閥體承載能力高，通道直通。全開時類似于閘板和直管的導向孔，流動阻力小。閥桿采用復合填料，多重密封，密封可靠，摩擦小。 4、關閉閥門時，順時針轉動手輪，閘板向下移動至底部。...

查看更多產品>

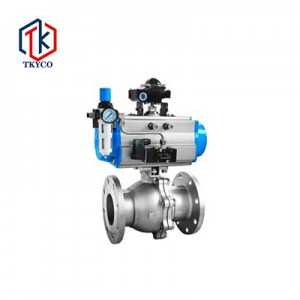

氣動法蘭球閥

產品結構 主要零件材料材料名稱 Q61141F-(16-64)C Q61141F-(16-64)P Q61141F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈聚四氟乙烯(PTFE) 填料聚四氟乙烯(PTFE) 主要外形尺寸 PN16 DN L D D D1 D2 C F N-?B A B C D G 單作用雙作用 ...

查看更多產品>
不銹鋼內螺紋閘閥

產品結構 主要部件材料材料名稱 Z15H-(16-64)C Z15W-(16-64)P Z15W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥板 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 304, 316 填料聚四氟乙烯主要外形尺寸 DN G L E B H W 15 1 1/2″ 55 16 31 90 70 20 3/4″ 60 18 38 98 70 25 1″ 68 20 46 108 70 32 1 1/4″ 76 ...

查看更多產品>
1000WOG 兩片式內螺紋球閥

產品結構 主要零件材料材料名稱 Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cd8Nr12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈聚四氟乙烯(PTFE) 填料聚四氟乙烯(PTFE) 主要外形尺寸 DN INCH L L1 D G W H H1 E F TXT 8 1/4″ 55 13 11 1/4″ ...

查看更多產品>
GU系列高真空球閥

產品描述 Ball valve after more than half a century of development, now has become a widely used main valve class.The main function of the ball valve is to cut off and connect the fluid in the pipeline;It can also be used for fluid regulation and control.Ball valve has the characteristics of small flow resistance, good sealing, quick switching and high reliability. Ball valve is mainly composed of valve body, valve cover, valve stem, ball and sealing ring and other parts, belongs to 90.Switch ...
