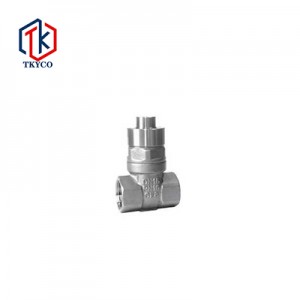

不銹鋼內螺紋閘閥

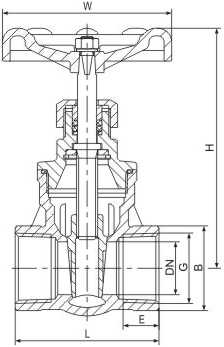

產品結構
主要部件材料
|
材料名稱 |
Z15H-(16-64)C |
Z15W-(16-64)P |
Z15W-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
304, 316 |
||
|
填料 |
聚四氟乙烯 |
||
主要外形尺寸
|
DN |
G |
L |
E |
B |
H |
W |
|
15 |
1 1/2″ |
55 |
16 |
31 |
90 |
70 |
|
20 |
3/4″ |
60 |
18 |
38 |
98 |
70 |
|
25 |
1″ |
68 |
20 |
46 |
108 |
70 |
|
32 |
1 1/4″ |
76 |
21.5 |
56 |
128 |
80 |
|
40 |
1 1/2″ |
80 |
23 |
63 |
152 |
100 |
|
50 |
2″ |
93 |
24.5 |
76 |
166 |
100 |
|
65 |
2 1/2″ |
117 |
28 |
84 |
213 |
115 |
|
80 |
3″ |
130 |
32 |
98 |
232 |
115 |
相關產品
-
不銹鋼衛生級卡箍
產品結構 主要外形尺寸 SIZE Φ A B 1″-1 1/2″ 19-38 53.5 44.5 2″ 50.8 66.5 57.5 2 1/2″ 63.5 81 72.0 3″ 76.2 94 85.0 3 1/2″ 89.1 108 102 4″ 101.6 122 113
-
三通法蘭球閥
產品概覽 1、氣動三通球閥，三通球閥在結構上采用一體式結構，4側閥座密封式，法蘭連接少，可靠性高，設計實現輕量化 2、三通球閥門使用壽命長、流量大、阻力小 3、三通球閥按作用分單作用和雙作用兩種，單作用型的特點是一旦電源故障，球閥就會在控制系統中國家要求 球閥和閘閥是同一種閥門，不同之處在于它的關閉部分是一個球體，球體圍繞閥體中心線旋轉以開啟和關閉閥門。球閥主要用于管道中用于切斷、分配和改變介質的流動方向。球閥是一種應用廣泛的新型閥門。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WC...
-
螺紋蝶閥
產品結構 主要外形尺寸 規格(ISO) A B D L H KG 25 66 78 40×1/6 130 82 1.3 32 66 78 48×1/6 130 82 1.3 38 70 86 60×1/6 130 86 1.7 51 76 102 70×1/6 140 96 2.2 63 80 115 85×1/6 150 103 2.9 76 84 128 98×1/6 150 110 3.4 89 90 139 110×1/6 170 116 3.9 102 104 159 132 x 1/6 170 126 5.5
-
國標、德標法蘭過濾器
產品標準 ? 連接法蘭：GB/T 9113、JB/T 79、HG/T 20529、EN 1092 ? 檢驗標準：GB/T 13927、API 598 性能規范 - 公稱壓力：PN1.6,2.5MPa ? 殼體實驗：PT2.4, 3.8MPa ? 適用介質： SY41-(16-25)C?水、油品、氣體 SY41-(16-25)P硝酸類 SY41-(16-25)R 醋酸類 ? 適用溫度：-29°C-425°C 產品結構 主要零件材料 材料名稱 SY41-(16-25)C SY41-(16-25)P SY41-(16-25)R 閥體 WCB ZG1Cr18Ni9Ti, CF8 ZG1CH8Ni12Mo2Ti, CF8M 閥蓋 WCB ZG1Cr18Ni9Ti, CF8 ZG1Cr18Ni12Mo2Ti, CF8M 過濾網 ICrISNiQTi, 304 IC...
-

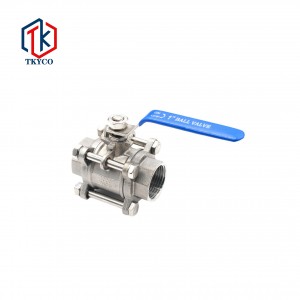

1000WOG 三片式內螺紋球閥
